瓦爾特DC170硬質合金鉆頭技術與應用專區

首頁 新聞 技術 案例 解決方案 專題

瓦爾特-蒂泰克斯 (Walter Titex) DC170產品描述

Product description
產品優勢和客戶利益
提高加工效率 ：切向分布的刃帶大大提高了切削刃的穩定性;耐高溫-抵御鉆孔過程中生成的極高的切削熱;更高的切削速度
加工過程 ：環形槽加快冷卻液流動，同時減少了危險的纏屑風險;得益于新穎的設計，整個鉆尖部分沐浴在冷卻液中。360° 冷卻,冷卻效果是無可比擬
工件 – 質量 ：新刃帶設計使得鉆頭在加工中產生的振動被降到最小
降低生產成本 ： 特征明顯的環形槽可用作翻新刻度, 使得客戶精確的計算刀具翻新的潛能
瓦爾特DC170應用領域
ISO – 材料組
應用范圍
附加信息 推薦內冷壓力: 20-40 bar / 290 – 580 psi
非標刀具通過CATdesign或Xpressonline設計: 長度范圍16xDc ~ 20xDc；
直徑范圍?3~?20嫂衅；階梯鉆最多三個切削直徑
瓦爾特DC170產品規格 展望

瓦爾特-蒂泰克斯 (Walter Titex) DC170硬質合金鉆頭實驗室測試

Experiment Test
■ ISO-P加工42CrMo4 / 4140
  • 加工條件

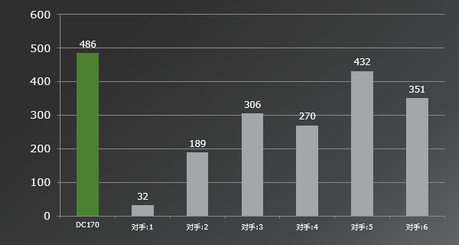

  • 孔數
  • 壽命
  • 切削力
  • 切削刃口對比
刀具 材料 參數 冷卻
? 6mm
孔深 = 120mm
20xDc 		42CrMo4 / 4140[
Rm = 1050 N/mm2 		vc = 105 m/min
n = 5.570 min-1
f = 0,2 mm/rev.
vf=1.114mm/min 		乳化液6%
20bar
■ ISO-P加工St52.3/S355J2G3
  • 加工條件

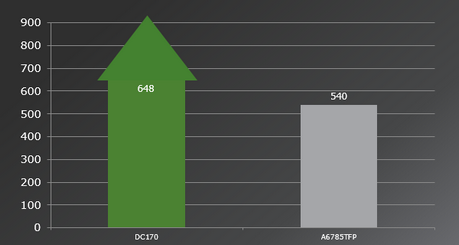

  • 孔數
  • 壽命
  • 切削刃口對比
刀具 材料 參數 冷卻
? 9mm
孔深 = 140mm
20xDc 		St-52/S355J2G3/4140[
Rm=470 N/mm2 		vc = 150 m/min
n = 5.305 min-1
f = 0,2 4mm/rev.
vf=1.273mm/min 		乳化液6%
20bar
■ ISO-K加工GG-25/EN-GJL-250
  • 加工條件
  • 孔數
  • 壽命

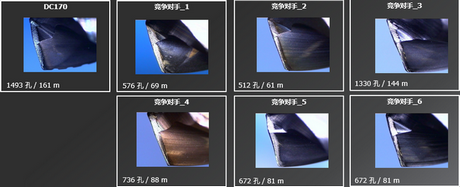

  • 切削刃口對比
刀具 材料 參數 冷卻
? 6mm
孔深 = 120mm
20xDc 		EN-GJL-250[
230 HB 		vc = 120 m/min
n = 6.366 min-1
f = 0,3 mm/rev.
vf=1.910mm/min 		乳化液6%
20bar
■ MQL加工
  • MQL加工參數
材料Mat.No DIN ISI/SAE 硬度/強度
1.7225
0.6025 		42CrMo4
EN-GJL-250 		4140
35 B 		1050N/mm2
220 HB
■ MQL加工ISO-P: 42CrMo4 / 4140

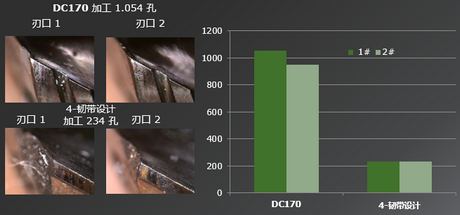

  • 孔數
  • 切削刃口展示

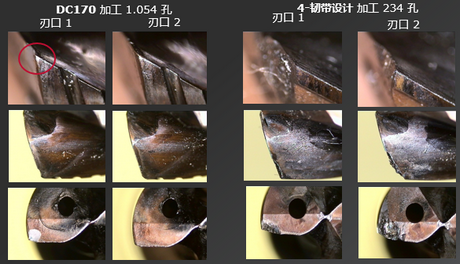

  • 切削刃口對比
■ MQL加工ISO-k: GG-25, EN-GJL-250

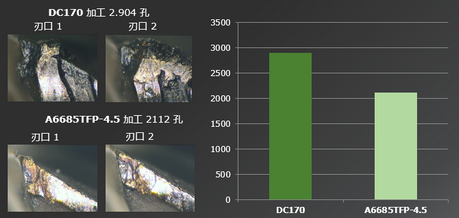

  • 孔數
  • 切削刃口展示

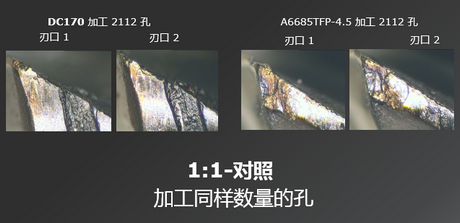

  • 切削刃口對比

瓦爾特-蒂泰克斯 (Walter Titex) DC170加工不同工件實地測試

Field test
  • 液壓閥塊
  • Closure piece
  • Joint part
  • 噴油器
  • Cylinder head
工件 ：液壓閥塊
材料 ：EN-GJS-400-15 / 0.7040 / GGG40 174 HB
機床 ：DMC – 80 H-Linear; HSK 63-A
內冷卻 ：乳化液
工藝 ：油孔, 出口有貫穿
■ 液壓閥塊實地測試參數對比
刀具
DC170-20-09.000A1-WJ30EJ
參數
vc : 130 m/min
n : 4.598 min-1
f : 0,4 mm/rev.
vf : 1.839 mm/min
孔深 : 186 mm
Lc/Dc : 20 x Dc

■ 液壓閥塊實地測試總結

刀具壽命
從槍鉆到DC170提升15倍
從Alpha 4到DC170翻倍
加工時間
均勻的刃口磨損
加工過程
均勻的刃口磨損
沒有刀具崩刃斷裂
