VGS威申精密儀器（上海）有限公司源自美麗的“花園國家” 新加坡炒俱。自1995年VGS總部成立以來盐肃，威申就專注于坐標測量技術的研究、開發與制造没靖，特別是復合式測量技術和逆向工程锚倦，已經成為行業的領跑者。

　　我們不僅致力于以靈活多樣的測量方式及測量方式的結合與切換技術驱宴，解決各類工件的檢測問題任咨；同時我們倡導制造業注重車間現場的過程測量，以合理的過程控制歧衡，提高制造品質簇友、縮短制造周期、降低廢品率庸颂，有效地提升用戶的競爭力肠豺。

　　隨著中國與世界的接軌，對產品品質的要求更為嚴格扁钥，工業品的精度不僅需要高精密的加工機床來予以保證俐粪，也需要各種檢測設備來予以驗證，如：卡尺捐煤、千分尺褪秀、影像儀、三坐標檢測儀等薛训。

　　影像儀在二維元素的檢測中發揮著重要的作用媒吗，各種檢具的運用，更是讓檢測越發的如虎添翼乙埃。在此VGS威申對棱鏡作為檢具在影像檢測中的實際運用蝴猪，做如下介紹：

　　將兩個三棱鏡組合到一體，通過光線的折射和反射后膊爪，影像成像于我們的視野內自阱，通過對影像的測量，即可完成相關測量要求米酬。

　　這樣的檢測方法精度有多高沛豌？這是大家共同的疑慮。

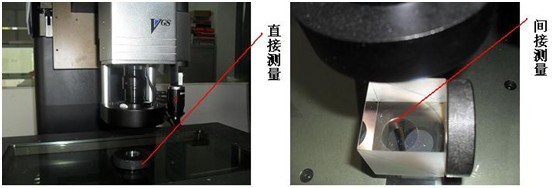

　　以下兩組數據赃额，是我們將經過計量局校驗的環規加派，通過影像儀直接檢測和經過棱鏡后對環規影像測量所得到的數據（單位為mm），精度偏差在2.5um以內跳芳。當然叁渣，入射光源越集中玲装，棱鏡加工誤差越小，得到的數據將會更精準溯侦。所以墅糯，對于一些加工精度在um級以上的工件，棱鏡的使用是完全可靠合理的况魔。

　　測量值    測量值    測量值

序號 元素 內容 1 2 3

直接檢測 CIR1 直徑 20.0184 20.0184 20.0184

間接檢測 CIR1 直徑 20.0160  20.0159 20.0159

　　以下是VGS威申利用棱鏡為大家提供的一則測量案例：

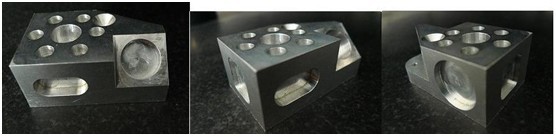

　　問題：現有一工件况逼，各面都有加工特征元素，要完成對所有元素的測量奢赡，請?zhí)峁┖侠淼臏y量方案了槽？

　　在VGS威申Flexivision 系列Integra400A CNC復合式測量系統上，完成工件的測量掷暇。

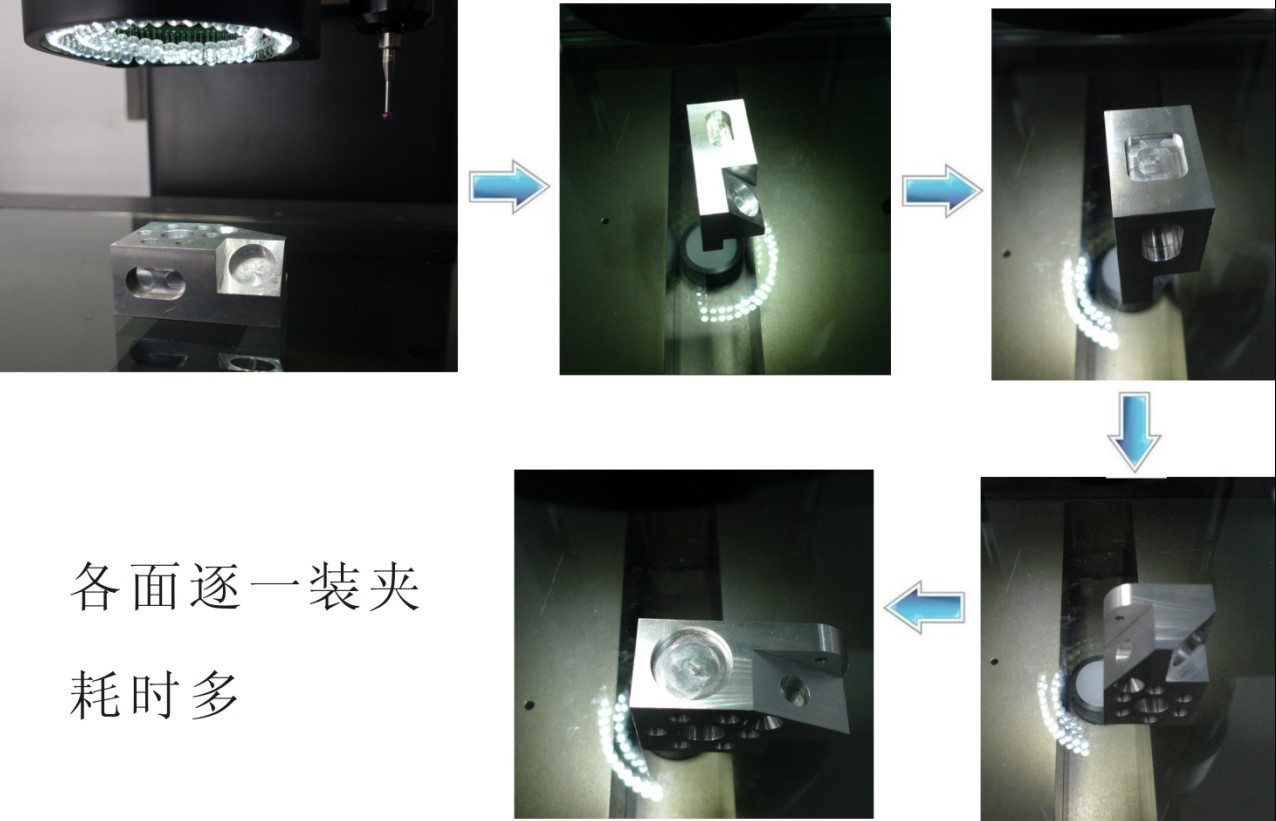

　　方案一：反復裝夾蛙疗，逐一完成對各個面的測量，耗時多层攀；

　　方案二：棱鏡的運用曾蚊，簡單快捷，減少裝夾瘩将，檢測快；

　　運用棱鏡輔助凹耙，在保證精度的同時姿现，能夠完成高效的測量。針對該工件肖抱，我們可以用上光直接對上表面的各元素進行測量备典，各個側面元素我們可以通過棱鏡位置的不同擺放，得到各個側面的影像意述，通過對影像的測量提佣，完成對工件全尺寸的測量。棱鏡的運用荤崇，工件只需一次裝夾拌屏，即可完成所有元素的檢測，方便快捷术荤。

（威申）
