摘 要:在當今的工業自動化領域唯鸭，基于現場總線技術的網絡集成自動化已經取代原有的集散控制系統(DCS)，成為這一領域的技術熱點。而控制網/設備網現場總線技術將會成為未來發展應用最DeviceNet 安全PLC 現場總線廣的三大現場總線技術之一惨侵。該文首先詳細分析了Rockwell Automation具有三層網絡平臺的全分布式控制系統的工作原理和技術規范，闡述了系統結構及其強大的功能版痪，展示了Rockwell Automation網絡對工業過程的控制方式和控制特點蓉肤。機器人汽車焊裝線控制系統通過EtherNet/IP實現車間車間設備信息的監控，生產管理系統(MES)的實施，生產報表的管理继射，通過以DeviceNet為底層網絡的現場總線實現設備控制佣盒，主控PLC系統采用GUARD LOGIX控制器，集成了安全PLC的控制功能顽聂，主線上所有機械設備肥惭、機器人的控制通過DEVICENET總線完成，安全信號如急停按鈕紊搪、安全光柵蜜葱、安全掃描雷達、安全門開關通過DEVICENET SAFETY總線完成控制耀石。

關鍵詞:DeviceNet 安全PLC 現場總線 汽車焊裝線 可編程序控制器

1 引 言

　　現場總線技術適應了工業控制系統向分散化牵囤、網絡化、智能化發展的方向滞伟，它一經產生便成為全球工業自動化技術的熱點揭鳞，受到全世界的普遍關注。Rockwell自動化公司自1971年就開始生產了基于DeviceNet現場總線的PLC梆奈，用于汽車生產線控制野崇。隨著公司的發展，Rockwell在工廠自動化控制亩钟、微處理器乓梨、無線電、航天飛機林慷、先進通信系統和全球定位系統等領域成績顯著浓蜈。羅克韋爾自動化為用戶提供了覆蓋從車間級設備的控制到企業級生產控制和信息管理的全方位的工業網絡解決方案--網絡集成自動化為基礎的企業信息系統。如今否胸，羅克韋爾自動化致力于擴展基于CIP的自動化控制的產品規模芳迅。CIP是三層網絡設備網，控制網沫十，和Ethernet/IP網共享的應用層蛋昙，可以幫助實現在一系列設備上實現通用控制、配置建淘、數據收集和共享沧源。還可以為自動化用戶帶來巨大的效益：降低成本，增加易用性咪枷，產品和網絡集成變得更為輕松波财，同時能支持多家供應商提供的設備的互操作，提供了設備連接的便利性打恕。

1.1 EtherNet/IP 工業以太網

　　EtherNet/IP由兩個重要的國際組織ODVA和ControlNet International于2000年共同推出退疫，是使用TCP/IP協議的真正意義上的標準工業以太網，一經推出已得到了全球近百家供應商的支持，目前已有上百種EtherNet/IP產品可供用戶選擇褒繁，包括過程控制器亦鳞、PLC、I/O棒坏、變頻器燕差、軟啟動器、視覺產品坝冕、條碼掃描設備徒探、稱重設備、電力智能監控單元喂窟、過程總線FF鏈接設備测暗、交換機等，并且廣泛應用于汽車磨澡、食品飲料碗啄、電力、化工阅权、水處理娱陈、采礦、冶金啸需、建材和輪胎等各個行業。

1.2 控制網網絡ControlNet

　　ControlNet基于改型CANBUS技術饼贰，可以作為溝通邏輯控制和過程控制系統斯智，傳輸速率為5Mbps.控制網網絡是一種高速確定性網絡，用于對時間有苛刻要求的應用場合的信息傳輸酌尔。它為對等通信提供實時控制和報文傳送服務附舌。它作為控制器和I/O設備之間的一條高速通信鏈路，綜合了現有各種網絡的能力跺榆◎炔睿控制網是一種最現代化的開放網絡，它提供如下功能：對在同一鏈路上的I/O重蕉、實時互鎖壕哩、對等通信報文傳送和編程操作均具有相同的帶寬。對于離散和連續過程控制應用場合男窿，均具有確定性和可重復性功能扎运。

1.3 設備網現場總線DEVICENET

　　DeviceNet基于CANBUS技術，用于PLC與現場設備之間的通訊網絡饮戳。它可連接開關豪治、拖動裝置、固態過載保護裝置、條形碼閱讀器负拟、I/O和人機界面等烦衣，傳輸速率為125-500kbps。設備網絡通過一個開放的網絡掩浙，將底層的設備直接和車間級控制器相連花吟，而無需通過硬線將它們與I/O模塊連接。世界范圍的150多個銷售商積極支持敞開式設備網銷售者協會（ODVA）基于CAN技術的網絡涣脚。這種64個節點示辈、多支路的網絡，允許用一根電纜去連接500m以內的設備并遠至用戶的可編程控制器遣蚀，無需用導線把每一個設備和一個I/O機架連接起來矾麻，總之所有這一切可以減少導線的費用并方便安裝。

2 汽車白車身焊裝線系統

　　汽車焊裝線是將各車身沖壓件裝配善答、焊接成白車身的機器人系統集成生產線仁墅，結構上分成地板線和主拼線，地板線主要是將前底板總成缤币、后底板總成冲倡、發動機艙總成焊接拼合成車身下部地板，而主拼線是將地板線旬敞、車身左右側圍蒸橡、前后頂橫梁、頂蓋組合成一個完整的白車身深境，各工位由相應的焊裝夾具每玛、上件系統、點焊設備旅雇、輸送系統芦赔、點焊機器人、機器人控制系統及電氣輔助設備等組成跃旁。車身拼接完成后桥膝，通過在線測量工位完成關鍵點精度檢測，并與車型數模進行比較后得出外形尺寸公差撒穷，檢查質量匣椰，然后車身下線送至調整線進行外觀檢查、車門桥滨、發動機倉蓋窝爪、行李箱蓋及其他工件的安裝，至此完成了汽車焊裝的過程齐媒。

　　(1) 奇瑞汽車焊裝線項目控制網絡結構介紹（見附圖）：

　　該項目是奇瑞新車型的車身焊裝線系統蒲每，設計思想體現了新時代自動化控制系統的設計思路纷跛，整個焊裝線主要是由51臺KUKA機器人點焊機器人系統和相關機械設備組成，輸送設備包括滾床邀杏、往復桿贫奠、鏈?zhǔn)捷斔蜋C(jī)、夾具望蜡、EMS小車等唤崭，控制設備包括7套GUARD LOGIX PLC系統及相關的模塊，附圖是整個系統內一套PLC控制區域的框架圖脖律。

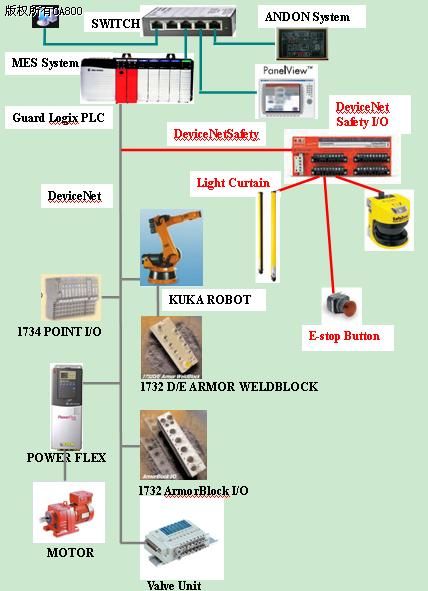

附圖 一套PLC控制區域的框架圖

　　(2) 控制方案介紹

　　奇瑞汽車焊裝線系統使用了GUARDLOGIX 安全控制器系統作為主控制器谢肾，其綜合了CONTROL LOGIX平臺使用的高性能和靈活性，集成了安全控制特性的最高等級（安全集成等級3）苹衰，編程方法簡單靈活芬赢。點焊機器人使用德國KUKA公司KR200系列通用機器人安裝工頻點焊槍實現車身部件的點焊熔合，機器人通過PCI接口卡實現DEVICENET接口的MASTER/SLAVE通訊方式棘爱，分布式I/O系統采用了1734 POINT IO眷幢、1732 ARMOR BLOCK I/O實現設備信號的輸入和輸出控制，安全回路使用DEVICENET SAFETY總線柜棠、SAFETY IO模塊實現安全信號的輸入輸出控制酒舶，輸送設備電機采用POWER FLEX（40、70歇决、80）系列變頻器通過總線控制宇赁，連線簡潔并減少了差錯。生產安全區域控制使用了安全光柵芹蟹、安全雷達掃描器箭谴、安全毯、安全門開關等安全設備實現對現場操作人員的保護俘戈。汽缸、定位銷净响、鎖緊機構等氣動元件使用閥島實現集成控制少欺，防護等級達到IP65。人機操作界面使用PANEL VIEW 觸摸屏實現控制區域內設備狀態馋贤、故障報警赞别、機器人狀態信息的顯示，機械設備手動操作功能的實現配乓。

　　(3)主要設備型號見附表

附表 主要設備型號

3 結束語

　　(1)RSLogix5000軟件的基于標簽TAG的數據庫管理技術使用起來確實方便,它是真正采用標簽技術尋址的PLC,在上位機通訊中與PLC邏輯中每個模件都有唯一的名稱,同一變量可以有不同的標簽進行表示仿滔，控制器的標簽對全部任務都是可見的,這種方式比傳統的編程軟件提高了效率、減少了繁雜的命名犹芹、地址標記過程崎页。

　　(2)GUARDLOGIX PLC控制器集成了安全PLC的功能鞠绰，編程調試都在同一套軟件內完成，為程序員提供了熟悉易用的編程環境飒焦，硬線連接也改變以往需要總線接口的方式從而實現無縫連接蜈膨。

　　(3)PID模塊的使用非常的簡單方便,功能很完善,包括軟手動和硬手動的切換、PV-SP跟蹤等功能,可以方便的實現手自動的無擾切換牺荠。

　　(4)AI(4-20mA)I/O模塊對采樣的數據可以進行量程轉換,不再需要在HMI或PLC邏輯中做量程轉換,并且每通道可以設置高低報警值,從模塊中直接輸出報警信息强剥。AO(4-20mA 0~10V)模塊通過寫入實際值即可輸出對應模擬量信號,也可以實現量程轉換。

參考文獻

[1]設備網(DEVICENET)產品概貌 publication DN2.5 ZH-April 1998 4-10

[2]Open DeviceNet Vendor Association. DeviceNet Specification例杰，Release 3.0,including Errata 4,April 1,2001

[3] Steve Biegacki拟晋，Dave Gompel. The application of DeviceNet in process control[J].ISA Transactions，1996侥丝，(35):169-176

[4] Rockwell Automation. ControlNet PLC-5 Programmable Controllers Cat.No. 1785-L20C蛇狐，-L40C User Manual，September 1995

[5] Rockwell Automation. DeviceNet System Overview捺盖，Apr. 1999 7

作者簡介

陶翔 工程師, 現就職于巨一自動化裝備有限公司, 負責產品的應用項目開發芥吧。
