關于大型多軸加工中心

生產聘银、加工的過程中腕浴，大型5軸、6軸機床可能會由于多方面的因素所產生誤差泳疗，致使其加工的產品達不到預期精度要求兽肮。在對機床進行調校、找出并排除這些誤差的過程中驹莽，動態3D空間誤差的評價是非常重要的一項郭血；相較傳統的21項靜態誤差檢測，3D空間誤差需在動態情況下進行高精度的測量肉扁，故而使用傳統的檢測手段很難實施缤滑。

動態3D精度的檢測&API解決方案

傳統的機床21項誤差測量方法是用激光干涉儀對機床的每個軸（X、Y勃谎、Z）分別進行測量瓤危，從而得出每個軸的線性誤差、角度誤差以及與機床轉臺轉角誤差（干涉儀與多面棱體配合測得）慷境，但這些測量所得評價均是在靜態情況下得出的單項誤差么鸿，而不能體現出5軸機床在聯動過程中的刀具部位的3D空間位置誤差。 如果用激光跟蹤儀與普通SMR反射靶球組合進行對5軸機床空間位置測量冗懦，雖然得到了3D空間位置數據爽冕，但因受普通SMR靶球的接光口有限的角度限制，其只能得到靜態的3D空間位置數據披蕉，從而也只限于靜態的測量颈畸。

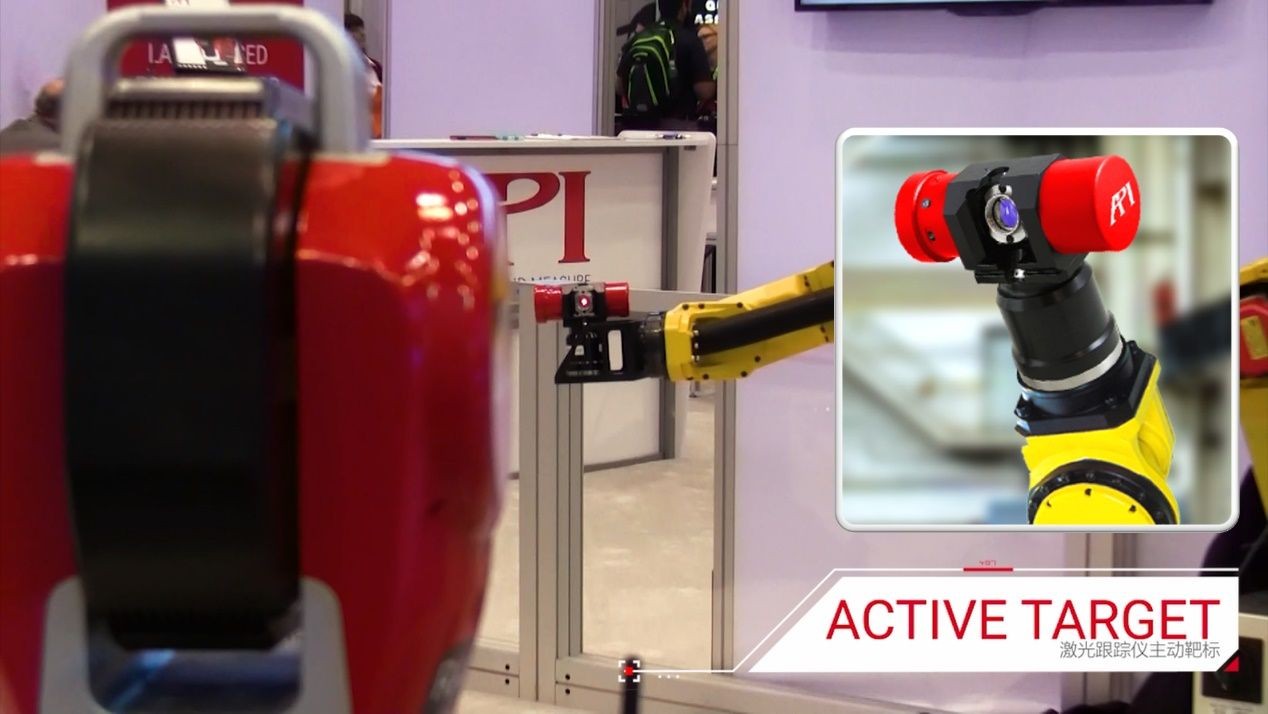

圖1：加載于工業機器人上的ActiveTarget活動靶標

為突破大型5軸、6軸機床動態3D空間位置精度測量的難題没讲，API公司研發出了3D點動態測量靶標 - ActiveTarget活動靶標（如上圖眯娱，以下簡稱AT活動靶標）礁苗。此AT活動靶標的工作原理與傳統SMR靶球類似，將跟蹤儀激光經由反射鏡體反射回跟蹤儀完成空間位置測量徙缴，其特別之處在于AT靶標橫试伙、縱兩方向有驅動電機，具備自動定位反射靶的能力于样，相當于是一個機動化的SMR疏叨。 AT活動靶標的優勢在于：不管激光束在空間中處于什么方位以及是否移動，AT活動靶標會始終鎖定激光束穿剖，即便在快速而任意的移動測量中蚤蔓，也不會導致與激光跟蹤儀之間發生“斷光”；故而在使用AT活動靶標配合檢測運動或旋轉的目標體時水搀，無需人為干預涛帐，即可自動實現整個流程的連貫測量，在動態情況下沟智，高效完成3D位置坐標的采集梯匠。 AT活動靶標的問世，使得大型5軸啡洁、6軸機床的動態3D空間位置精度測量得以實現扶绒。

5軸機床3D動態測量需求與要點

5軸機床刀頭部位在規劃路徑下進行動態運行，測得在動態運行軌跡下的點的位置坐標蕊肖，并實現： 1）幅之、將測得的動態點位坐標與機床理論運行數模軌跡比較，查看其空間誤差值逐豆；2）刑炎、將動態軌跡點進行投影后得出對應點位刀具空間擺動角度值，并與理論值比較范颠，得出動態擺角誤差浦译；3）、將動態軌跡點在三相限平面內投影溯职，查看各軸間運行過程中的動態匹配性能精盅。

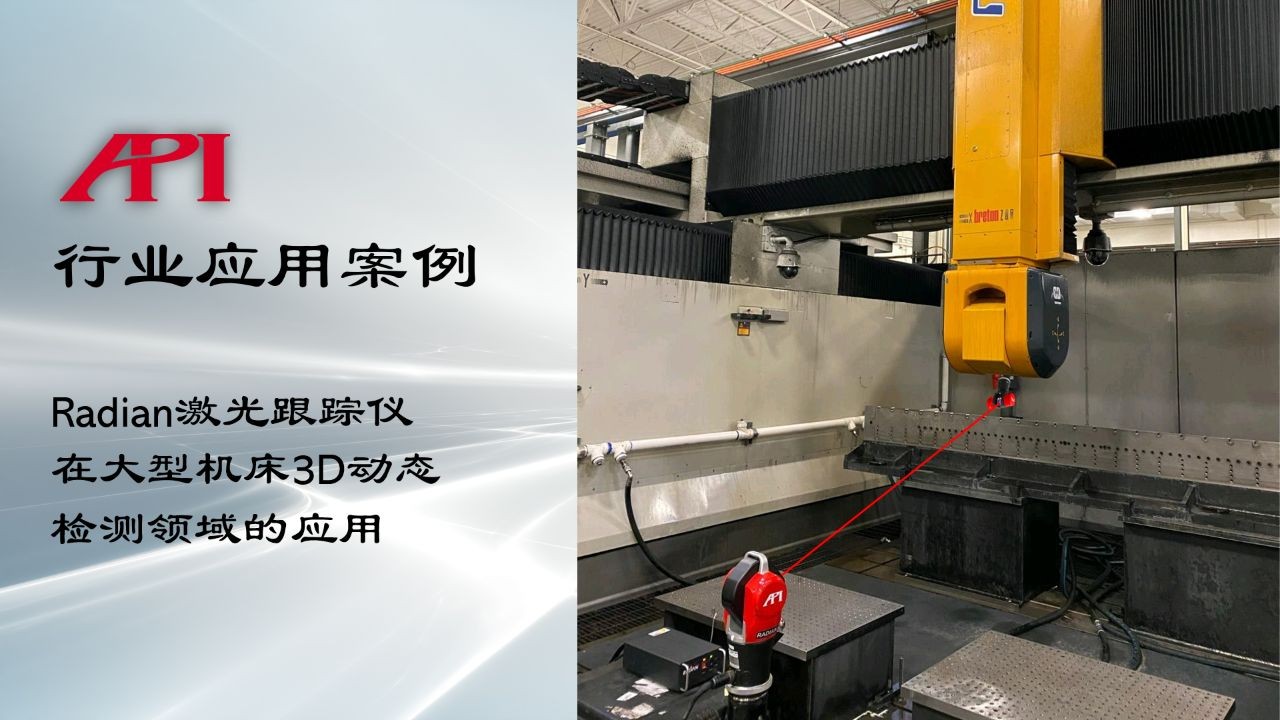

 圖2：Radian激光跟蹤儀&ActiveTarget活動靶標配合檢測多軸機床動態3D精度作業中

API方案實施步驟

Radian激光跟蹤儀配合AT活動靶標測量多軸機床動態3D精度的實施步驟如下： ① 選擇穩定、合適位置將跟蹤儀就位谜酒，開機叹俏；② 將AT活動靶標柱柄夾持到機床刀頭處，開機僻族，并與跟蹤儀激光對接粘驰；③ 加持在刀頭處的AT活動靶標按機床規劃路徑進行運動，跟蹤儀對運動中的AT靶標位置進行連續實時采點述么，從而得到動態測量3D空間點云晴氨；通過軟件對所得3D點的投影解算康嘉，得到所需數據，達到檢測目的籽前。

圖3：Radian激光跟蹤儀&AT活動靶標檢測大型多軸機床并實施補償作業（主圖）以及補償前后的機床誤差示意圖（左上為補償前；左下為補償后）

小結

綜上整個檢測流程敷钾，整套儀器設備布置方便枝哄、操作簡單，只要對Radian跟蹤儀以及AT活動靶標進行幾個簡單步驟的安裝就可以開始測量絮增；整個測量過程自動德籍、流暢、無需人為干預菜缭，大幅減少了額外誤差的出現幾率消耸；數據分析高效、快捷宪郑、并自動出具報告租既，節約了時間和人力成本，為生產提效袁垄。

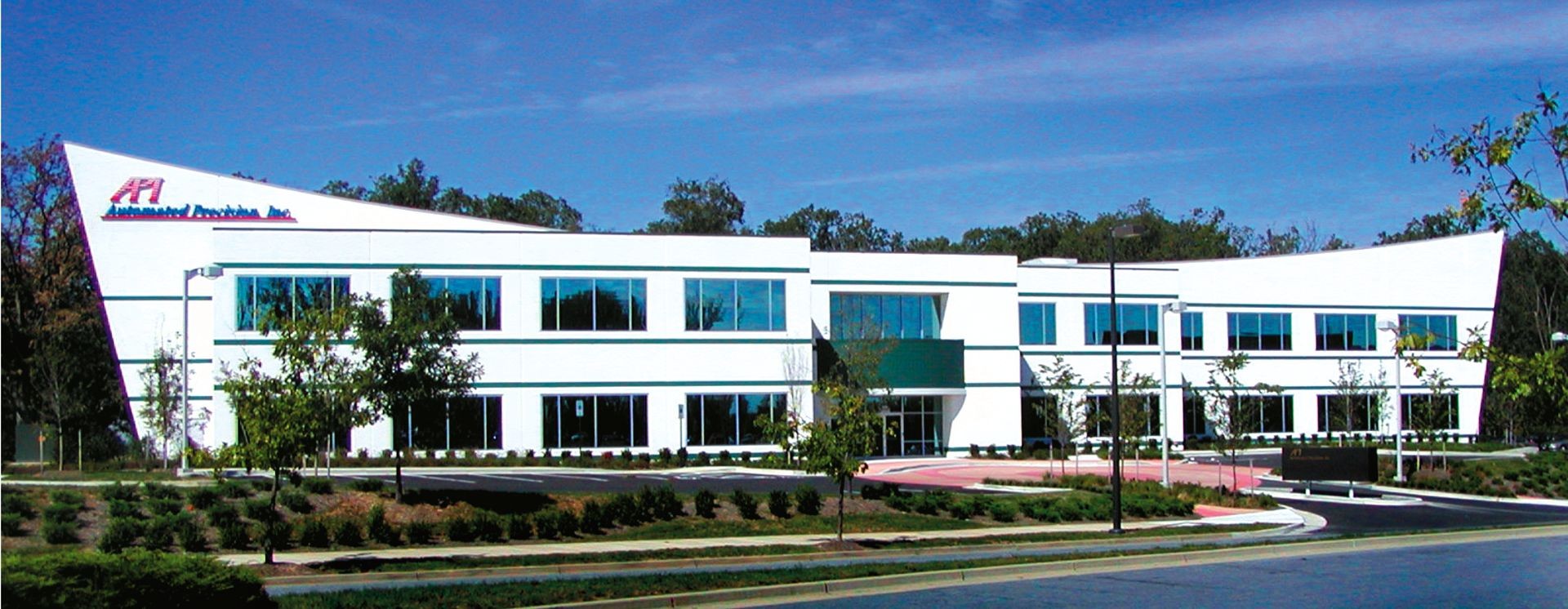

圖4：API公司總部大樓

關于 API

美國自動精密工程公司（API 公司）于1987 年創建宿拔，總部位于美國馬里蘭州的洛克威爾城。API 公司自成立以來鼓临， 始終致力于機械制造領域精密測量?jī)x器和高性能傳感器的研發和生產视甩，產品已廣泛應用于美國及世界各國的先進制造領域，并在坐標測量和機床性能測試的高精度標準方面處于領先地位角黍。API 公司擁有一支經驗豐富电爹、能力卓著的工程師隊伍，不斷開發出先進的創新性產品料睛，以滿足快速發展的工業技術需求丐箩。在美國聯邦政府、企業及科學研究的諸多項目中秦效，API 公司都是積極參與者和關鍵技術伙伴雏蛮。迄今為止所取得的成就使其在國際精密測量領域享有很高的聲譽。
